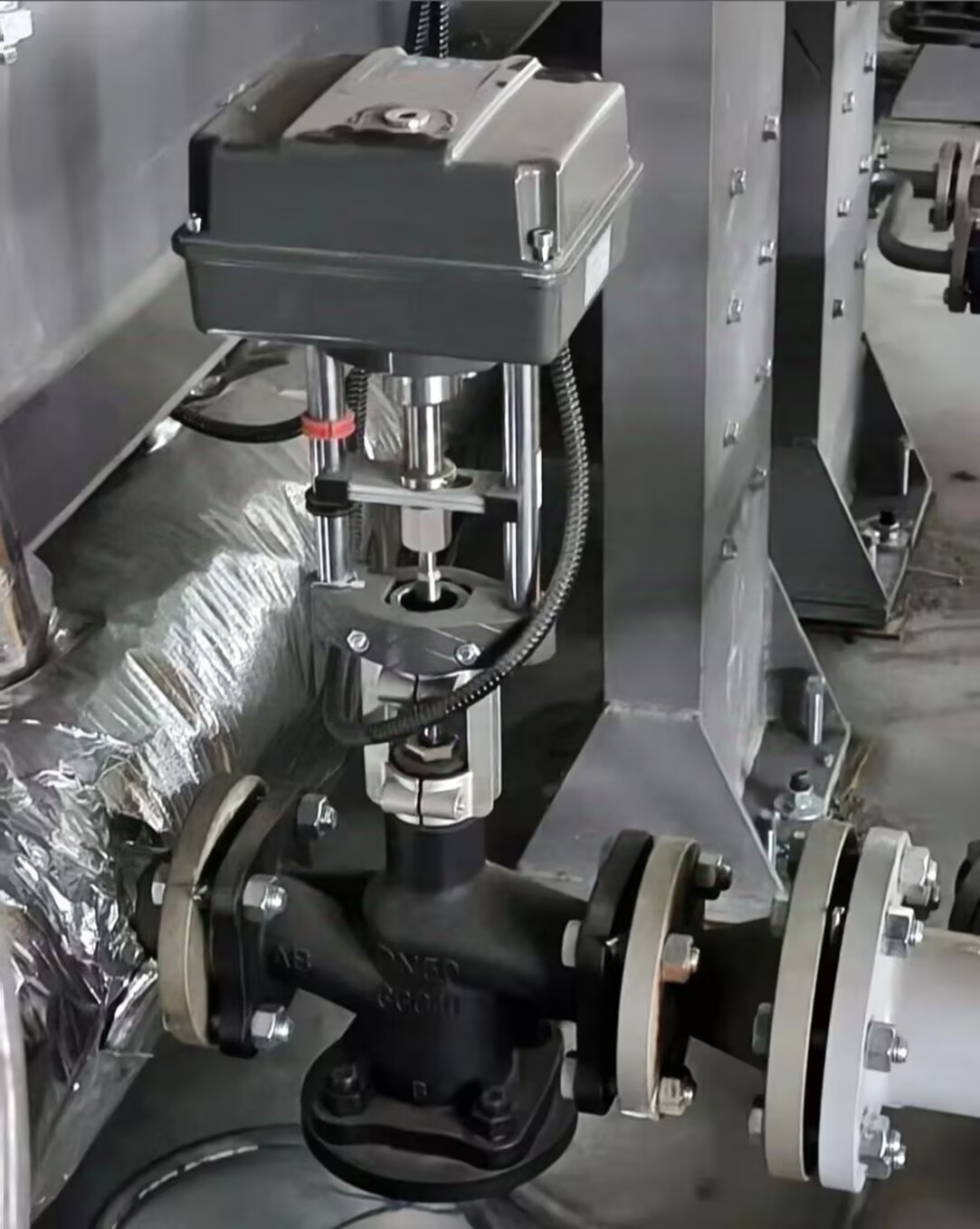

- 百通VVQT45.50+SEA304电动调节阀 驱动器0-10V 4-20mA信号
详细信息
加工定制：是 品牌：百通 型号：SEA304/SEA504 驱动能源：电动 产品用途：调节阀 电动智能执行器0-10V 4-20mA 模拟量阀门驱动器SEA304/SEA504
型号：SEA304/504 推力：3000N/5000N 防护等级：IP54工作电压 ：AC /DC24V
额定电流：2A
输入信号 0-10V \ 2-10V \ 0-20ma \4-20ma
输出信号 0-10V \ 2-10V \ 0-20ma \4-20ma
1. 接线端子
端子 Y：反馈信号输出。
端子 X：控制信号输入。
端子 GND：控制信号和反馈信号的共用地线。
端子 AC/DC24V：24V/2A 交流电源。端子序号
端子名称
端子定义
1#
G
交流电源输入 1 -G 或者 直流电源输入正极
2#
G0
交流电源输入 2 -G0 或者 直流电源输入负极
3#
M
信号公共负极
4#
Y-U
信号输入端:电压型模拟量（0-10V 或 2-10V）
5#
Y-I
信号输入端:电流型模拟量（0-20ma 或 4-20ma)
6#
Uout
信号输出端:电压型模拟量（0-10V 或 2-10V ）
7#
Iout
信号输出端:电流型模拟量（0-20ma 或 4-20ma)
拨码开关定义（图示为白色拨码置于OFF 位置）
【注】在上电前，请根据实际情况将拨码拨至合适位置，运行过程中，禁止拨动拨码开关
序号
OFF 位置
ON 位置
1
低速运行
高速运行
2
正向运转
反向运转
3
模拟量模式
未用
4
电压模式
电流模式
5
0-10V/0-20ma
2-10V / 4-20MA
6
未用
未用
主要功能
行程自动检测功能：无需人工调试，插电后自动精准检测阀门行程，设置系统。
自动修复误差功能：无需人工参与，电机及机械传动产生的误差能在工作运行中即时自动修复，保证了执行系统的精确度。
阀位数字化显示功能：数码管能直观精确地显示即时阀位。
电流/电压信号兼容功能：即输入控制信号、输出反馈信号适用 0-10V、2-10V 或 0-20mA、
4-20mA。
正反向运行选择功能：适用于不同阀门、不同场合。
运行速度选择功能：根据不同需求，灵活设置运行速度的快慢。
-
-
