    西门子调节阀常见故障分析及解决办法

    2025-04-22 15:10:09  来源:济南百通控制设备有限公司
    一、阀体漏气、漏水,造成末端超温。
    故障原因一:管道里面的焊渣、杂质等异物划伤阀口,造成阀体内漏。
    解决办法:调节阀前端安装过滤器,过滤器要定期清理。另外调节阀安装前先清理管道异物。
    故障原因二;阀体和执行器安装不到位,造成执行器关闭后阀体内部阀芯没有归位。
    SKD62、SKD60执行器安装示范:

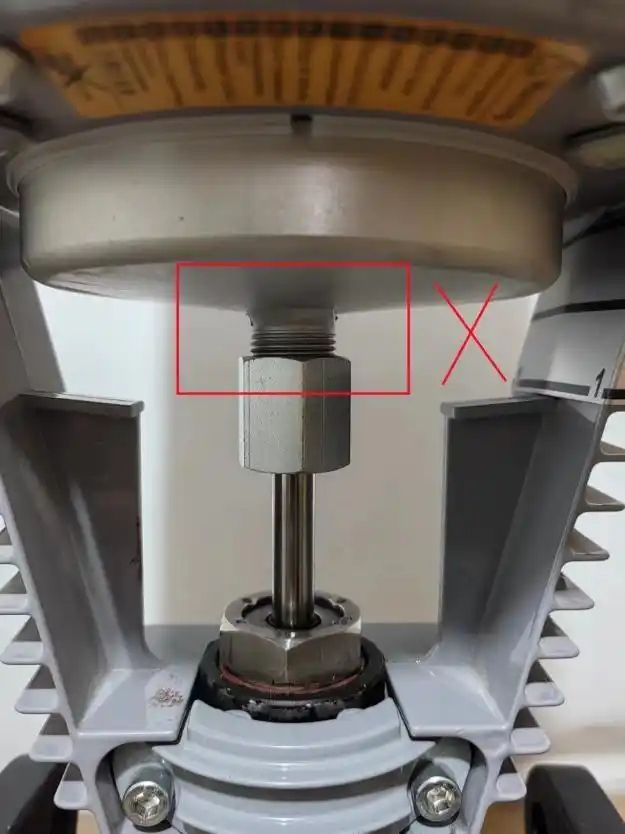

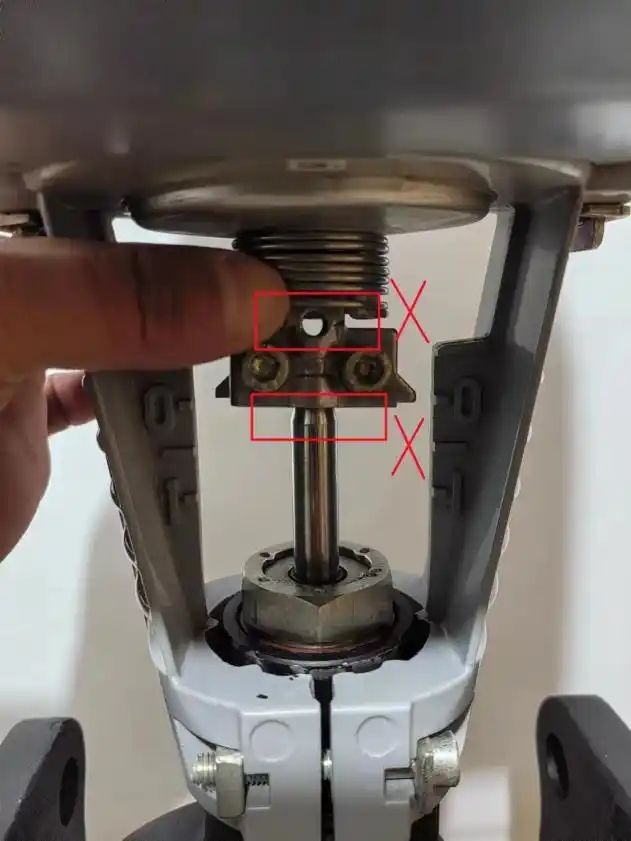

                                                           阀体和执行器连接不到位

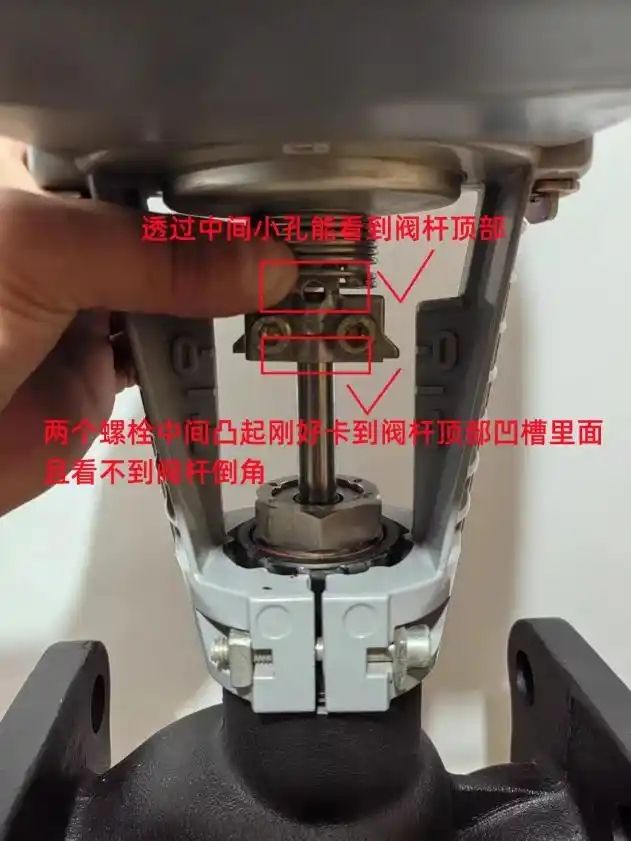

                                                                    阀体和执行器正确安装

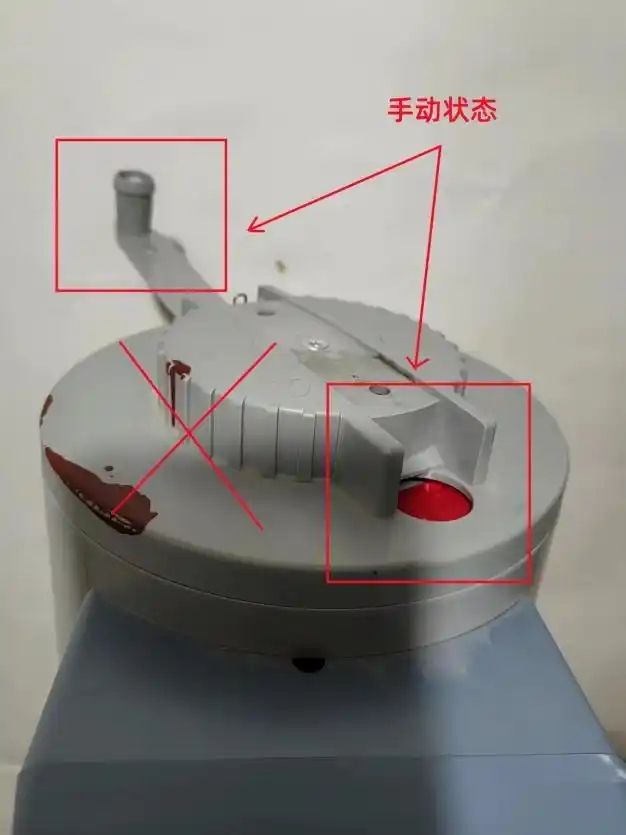

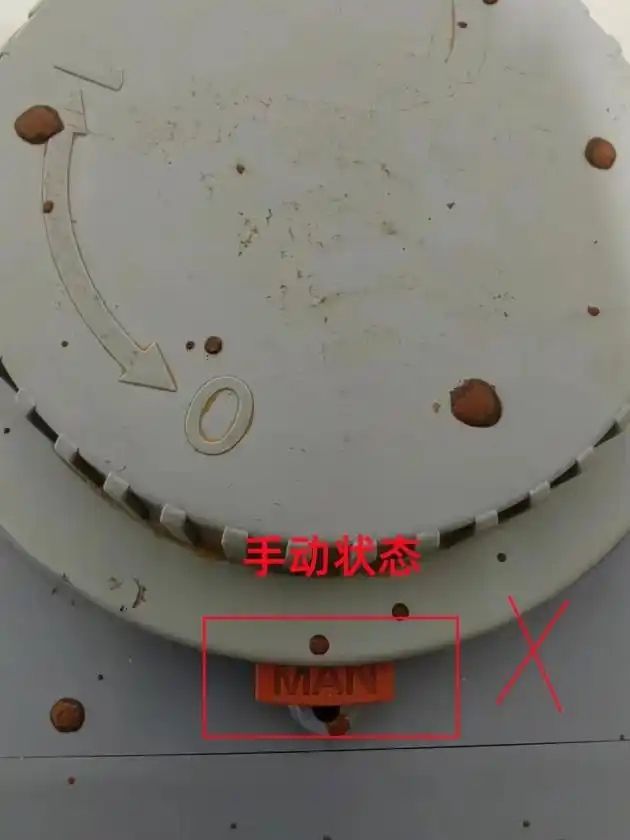

                                                                          执行器处于手动状态

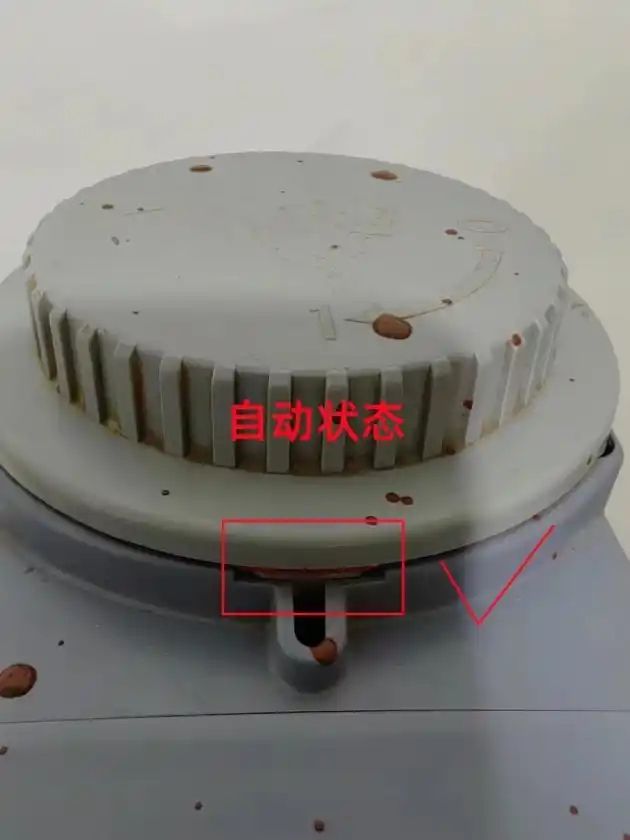

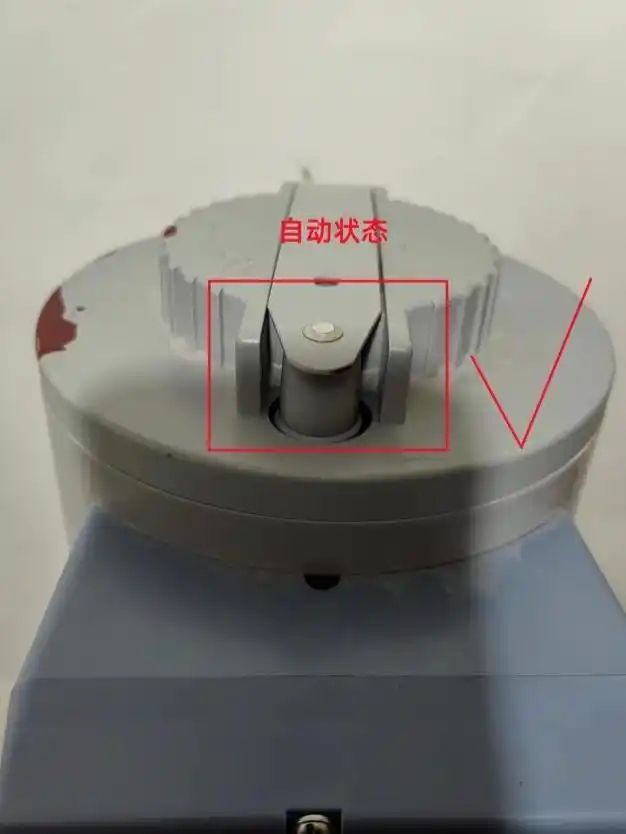

                                                                             执行器处于自动状态

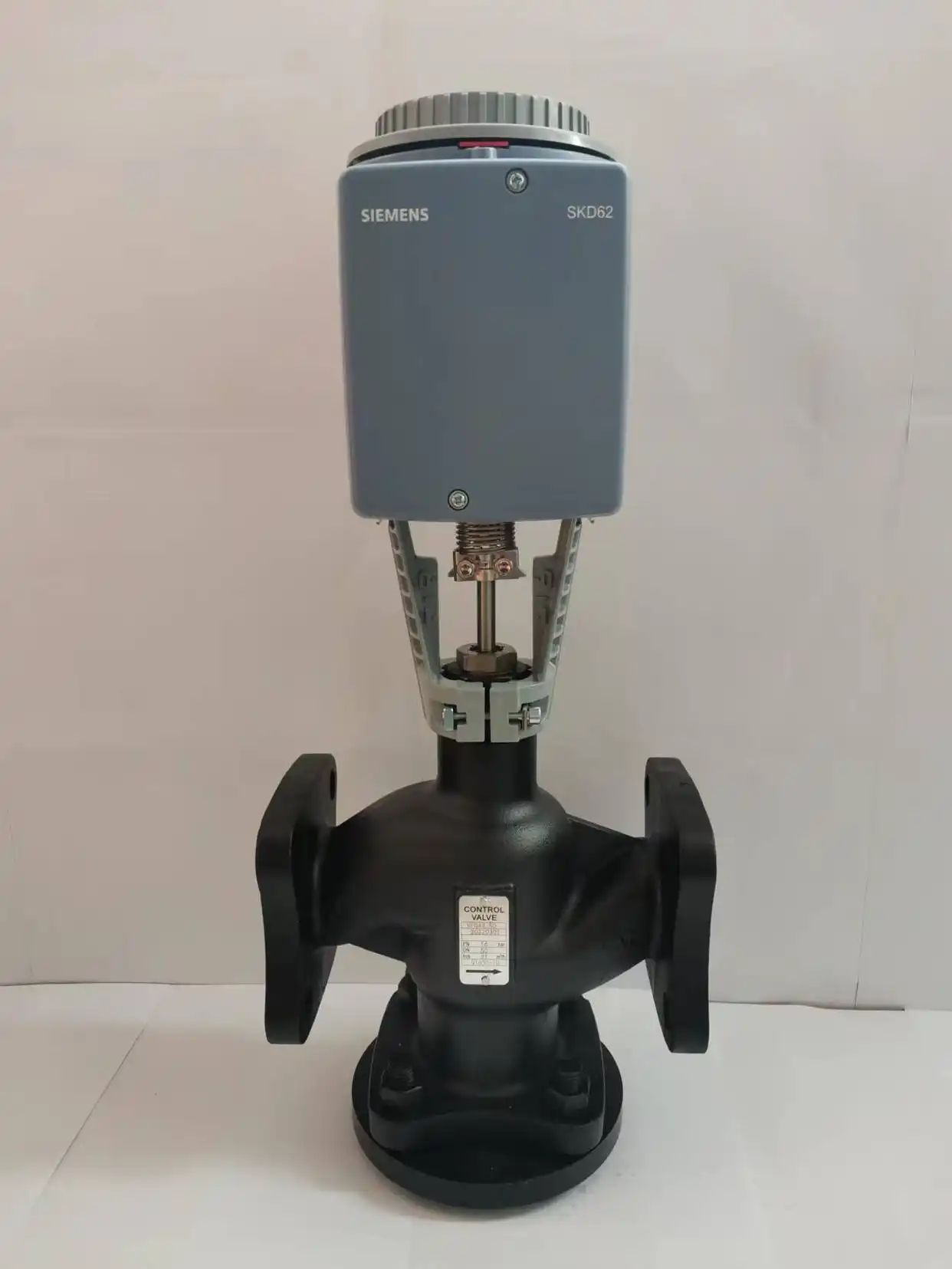

                                                                              SKD62、SKD60安装示范图
    SKC62、SKC60执行器安装示范:
                                                                                           执行器和阀体安装不到位

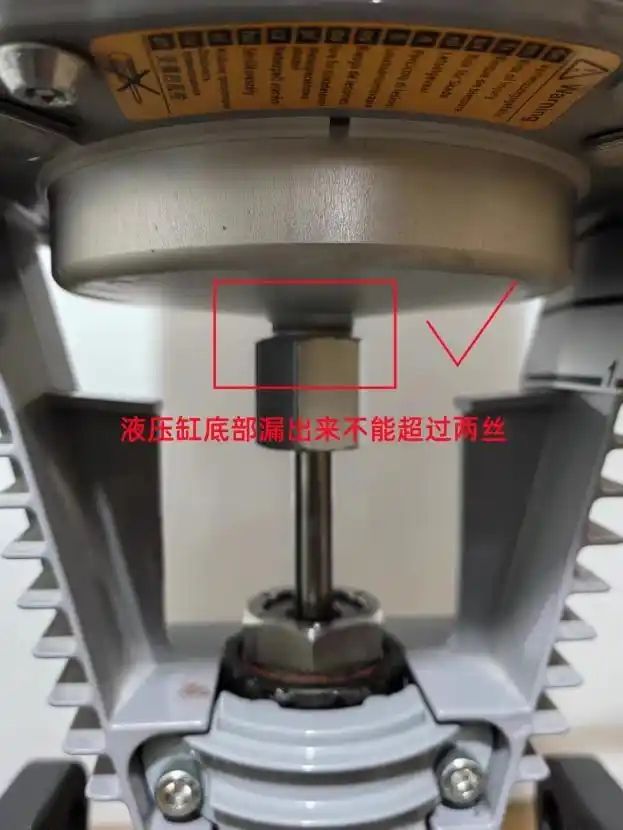

                                                                                     执行器和阀体正确安装
                                                                                          执行器处于手动状态
                                                                                      执行器自动状态
                                                                               SKC60、SKC62执行器安装示范图
    二、阀体密封漏水
    故障原因一:介质中的水垢、杂质等小颗粒附着在阀杆上,并长时间堆积。导致阀杆上下运动过程中划坏了密封。
    解决办法:保持水质清洁,定期检测和监控。

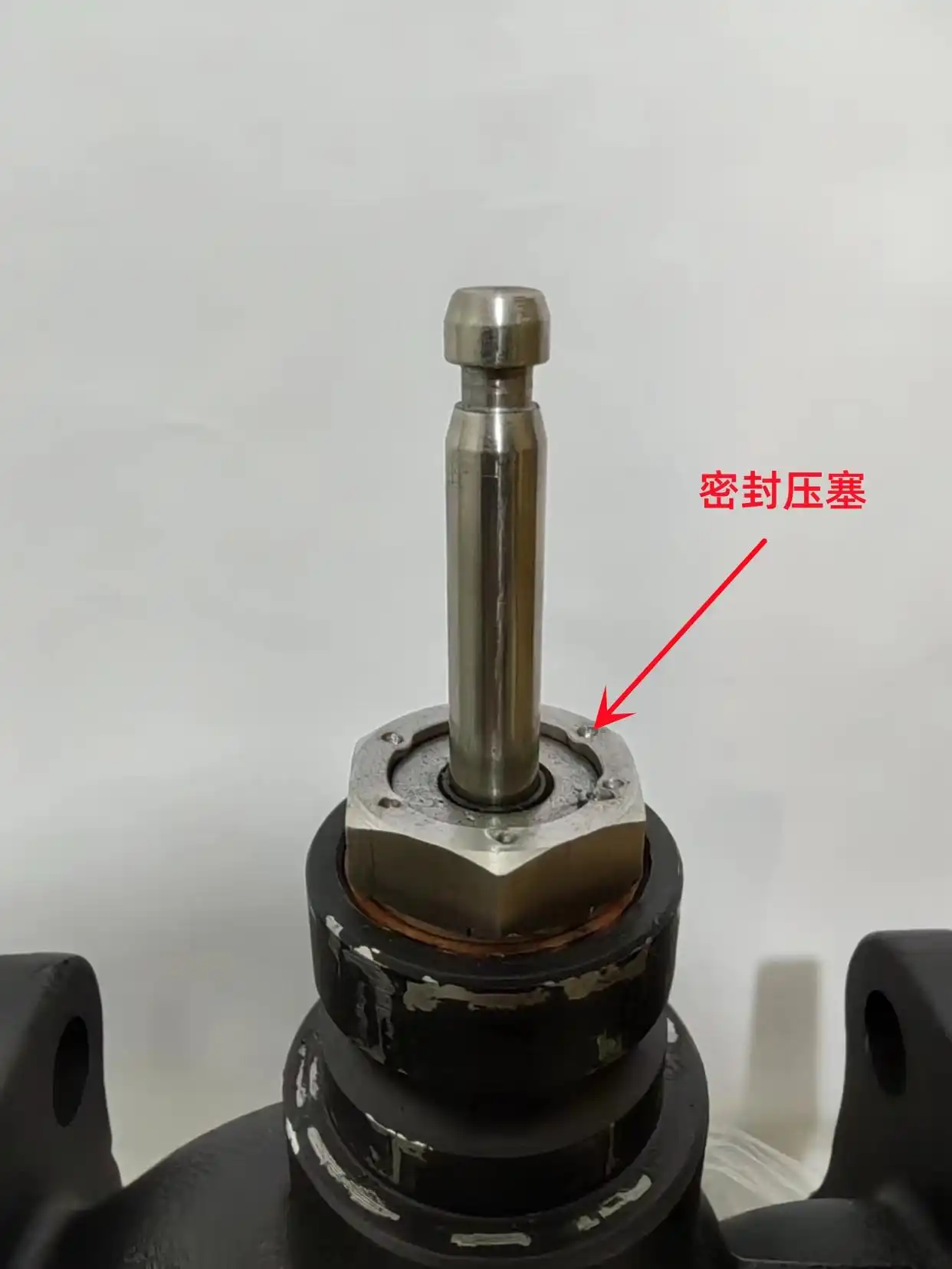

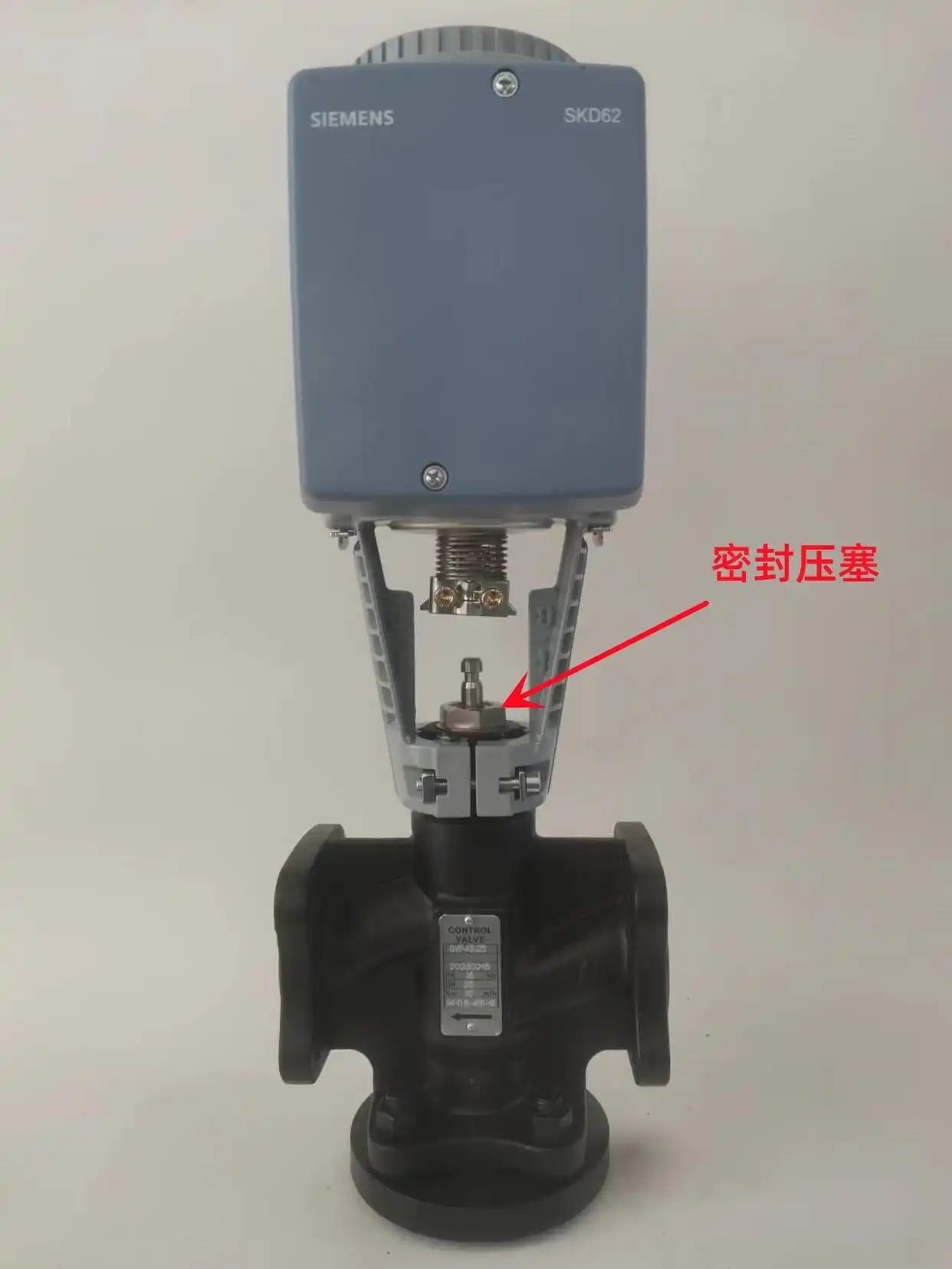

    故障原因二:密封压塞松动导致漏水 解决办法:适当紧固一下密封压塞,或者更换新件。
    三、执行器不执行PLC指令,或者不动作

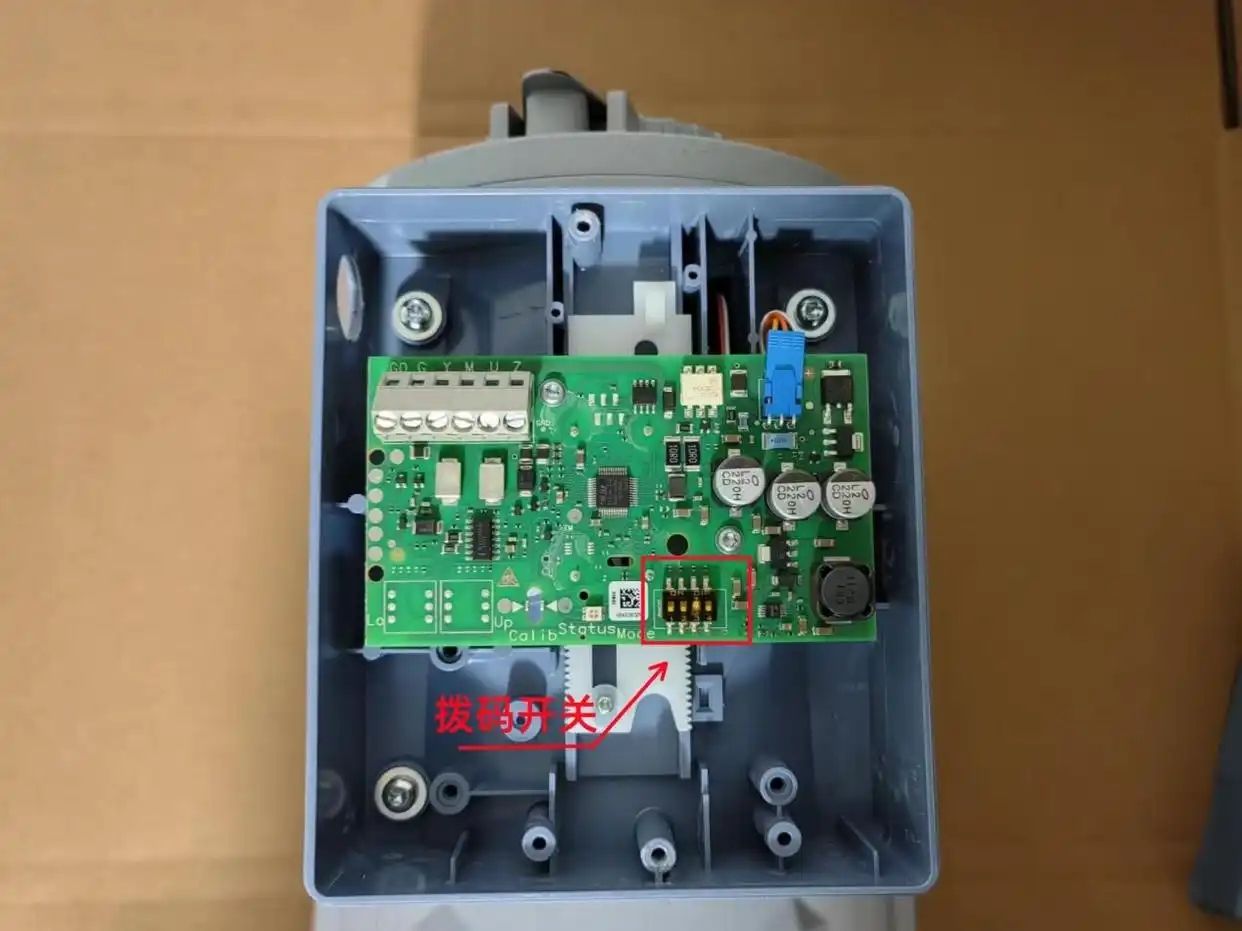

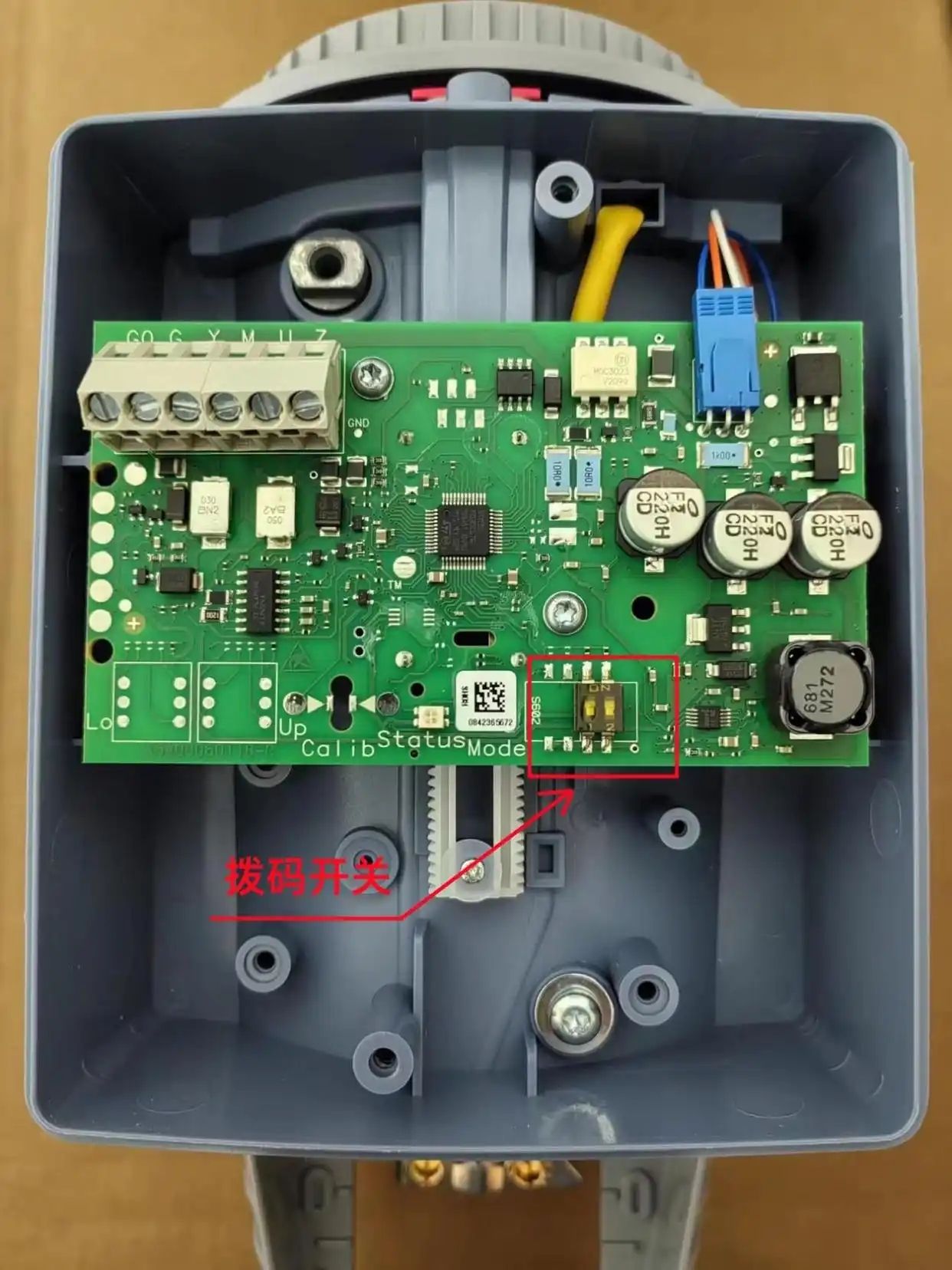

    故障原因一:执行器拨码开关没有调好 解决办法:执行器默认是0--10V信号,如现场是4--20mA信号,拨码开关需要调整如下:
    SKD60、SKC60拨码3拨上去,其余不动
    拨码开关3拨上去 SKD62、SKC62拨码1拨上去,2不动
    故障原因二:PLC与执行接线不对应 解决办法:检查执行器与PLC接线。接线要一一对应。如下:

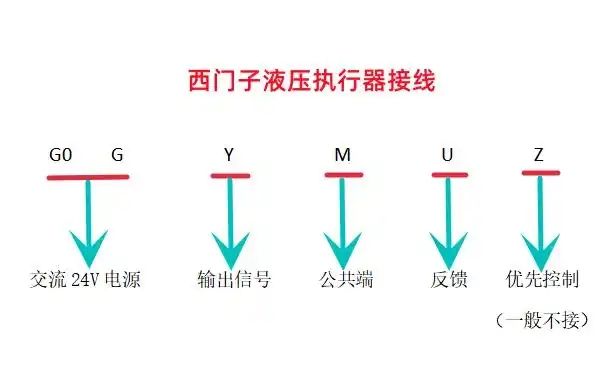

    液压执行器接线图

    四、蒸汽工况用于洗浴系统超温问题 故障分析:调节阀都有2‰左右泄露率,不能长时间当截止阀用。洗浴系统用水集中,每天使用时间较短,造成调节阀大部分时间处于关闭状态,因为泄露率的存在导致系统逐渐升温,*终末端超温。
    解决办法:末端多用水,调节阀使用较多即可解决。水箱也可增加补水装置,一旦水箱超温报警,可以迅速补水,从而降低温度。
    五、电动调节阀异响 故障分析:调节阀震动、啸叫多是阀体开度较小(一般8%--12%左右开度),阀体在关闭的过程中产生。由于管道压力较大,阀门关闭过程需要克服高压和急流带来的冲击,导致阀芯震动异响。 解决办法:末端用热量增加,调节阀开度增大即可解决。或者阀体缩口(如原来DN150缩为DN125),此方法可能引起后续末端用热量增加带来的供热量不够问题,需慎重。
