西门子执行器SKD62接线和行程校验
2023-11-14 15:17:06 来源:济南百通控制设备有限公司西门子执行器SKD62接线和行程校验
1.打开SKD62(SKD60/SKB62/SKB60/SKC62/SKC60)执行器接线盒,在线路板左上角的位置就看到执行器的接线端子。

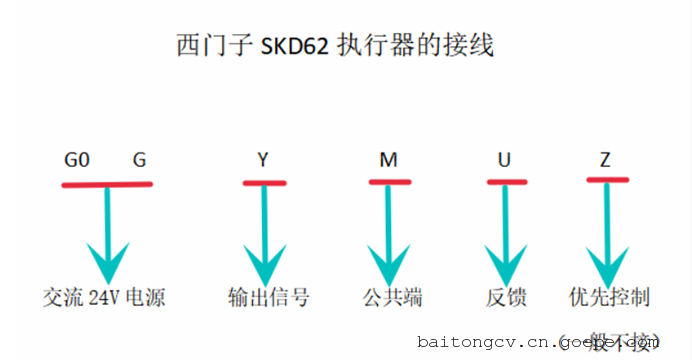

2.接线端子从左向右分别是:G0 G Y M U Z。 3.具体接线如上图所示。
4.给执行器通电,线路板下方位置有个校验孔(绿灯左边,2个三角箭头中间),用平口螺丝刀插进去短接一下(1-3秒时间),等绿灯闪烁执行器会自动向下向上走一遍行程。
5.校验完毕后执行器绿灯常亮,代表正常工作,校验完成。
